Yphix Tube fluorescent T8 LED Premium Line 60cm 10W 3000K
- Envoi gratuit à partir de 100€
- Expédition sous 1 à 2 jours ouvrés
Description.
- Blanc chaud (3000K)
- 1500 lumens (remplacement 25W TLD 830)
- Nombre d'heures de fonctionnement prévues > 30 000 heures
- IRC > 80
- Facteur de puissance > 0,9
- Starter LED inclus
- Garantie de 5 ans
Remplacez votre tube fluorescent conventionnel dans votre garage, votre buanderie ou sous votre carport par le tube fluorescent T8 LED Premium Line 60cm 10W 3000K de la marque renommée Yphix. Le tube fluorescent à LED combine un rendement lumineux élevé de 1500 Lumen avec une consommation de seulement 10W. Cela représente 150 lumens par watt. La consommation d'énergie est inférieure à 50 % par rapport à un tube de 60 cm conventionnel. Si vous retirez également le ballast, cette consommation augmente jusqu'à 80 %.
Ce tube fluorescent LED T8 de 60 cm (raccord G13) est donc le remplacement idéal, et ce pour de bonnes raisons. La lumière blanc chaud de 3000K est distribuée uniformément grâce au tube blanc laiteux.
Le remplacement d'un tube fluorescent conventionnel de 60 cm 3000K par un tube LED de 60 cm 3000K vous permet d'économiser jusqu'à 80 % d'énergie. En effet, le tube conventionnel consomme environ 25 W et utilise une puissance constante grâce au ballast. Si vous retirez le ballast du luminaire, vous réaliserez des économies supplémentaires allant jusqu'à 30 %. Vous bénéficiez donc d'un rendement lumineux plus élevé tout en réduisant de plus de moitié vos coûts énergétiques. Raison de plus pour remplacer votre tube conventionnel par un éclairage fluorescent à LED. En outre, les LED TL ne scintillent pas et n'ont pas de temps de démarrage. Contrairement aux tubes conventionnels, qui mettent un certain temps à s'allumer lorsque vous allumez le tube fluorescent, les tubes scintillent légèrement. Ce phénomène n'est pas toujours perceptible, mais il peut provoquer des maux de tête.
Remplacez facilement votre éclairage fluorescent par des tubes fluorescents à LED d'Yphix
Installez un tube fluorescent à LED dans un luminaire traditionnel avec starter :
- Retirez le starter existant à l'aide du starter pour tube fluorescent à LED fourni. Placez ensuite le tube fluorescent à LED dans le luminaire. Si vous retirez le ballast de l'ancien luminaire, vous pouvez économiser jusqu'à 30 % supplémentaires. Un investissement limité qui s'amortit rapidement. Dans le cas d'un luminaire double ou quadruple, le ballast doit toujours être retiré du circuit. Vous raccordez alors directement la douille G13 (T8) à 230V. Dans le cas d'un luminaire fluorescent à haute fréquence, reconnaissable à l'absence de starter, il faut toujours retirer le ballast.

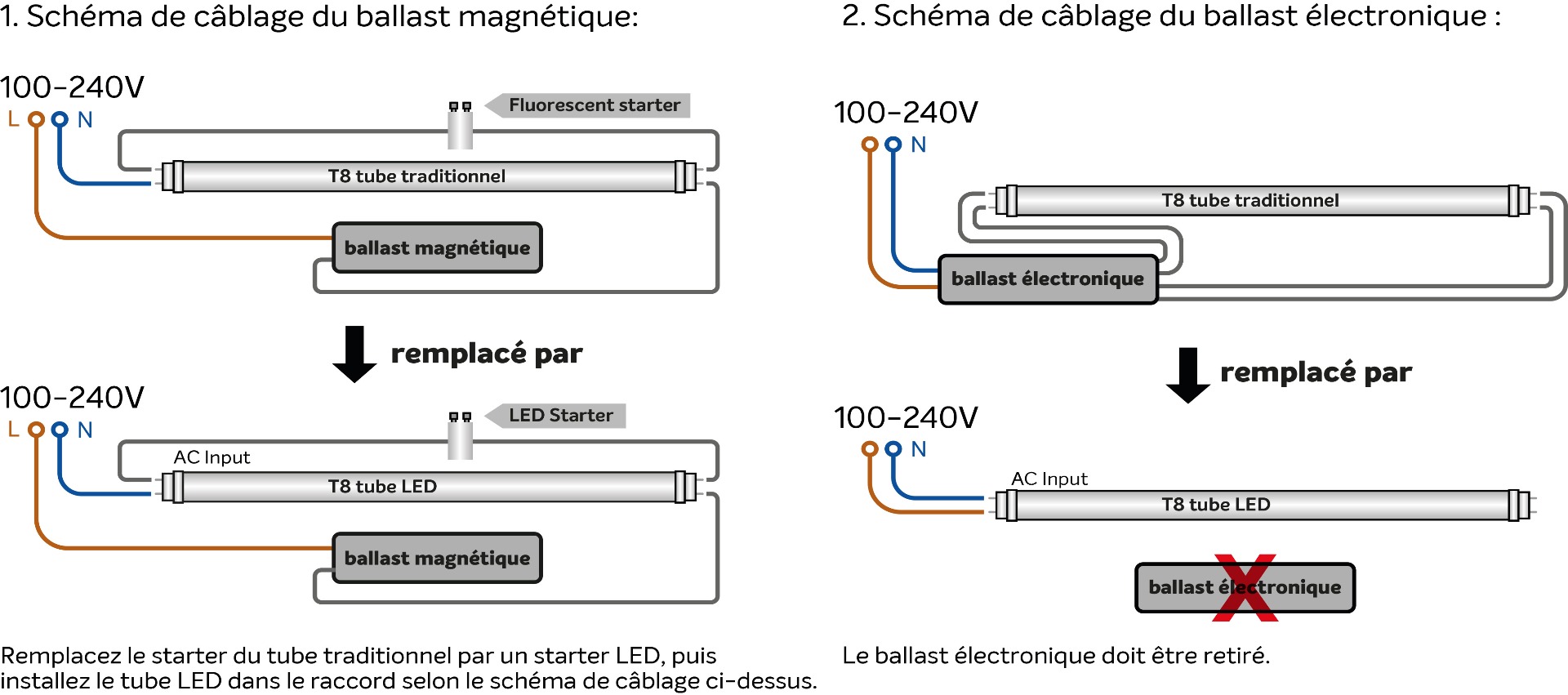

Un schéma de câblage suit :
Caractéristiques techniques.
